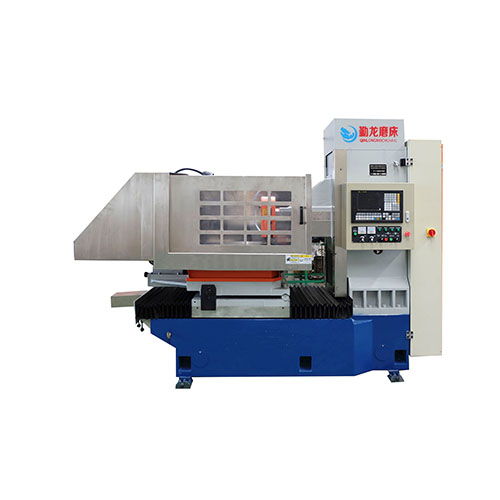

SKMG7380臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф830mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸采用靜壓磨頭。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重(zhong)緊湊、精度高、性(xing)能可(ke)靠、制(zhi)造工藝性(xing)好，操作(zuo)使用方(fang)便(bian)。
18072822299
適用(yong)·范圍
● 采(cai)用砂輪周邊磨削，工件上下(xia)兩平面(mian)均可獲得高精度平行(xing)度、尺寸精度和(he)工件表面(mian)粗糙度。
● 適合圓(yuan)(yuan)臺平(ping)面(mian)磨削，本(ben)機主要(yao)磨削直徑φ830范圍(wei)內的圓(yuan)(yuan)形端面(mian)、平(ping)面(mian)加(jia)工件（根據需(xu)要(yao)可定制)。
● 適用于鋸片廠(chang)(chang)(chang)(chang)、軸承(cheng)廠(chang)(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)(chang)、陶(tao)瓷密(mi)封件廠(chang)(chang)(chang)(chang)、摩(mo)擦片廠(chang)(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)(chang)、發動機(ji)廠(chang)(chang)(chang)(chang)、工具(ju)廠(chang)(chang)(chang)(chang)和一般機(ji)械廠(chang)(chang)(chang)(chang)的產品車間(jian)和工具(ju)車間(jian)，磨削加工精(jing)密(mi)零(ling)件。
產品·特(te)點
磨頭結構
磨頭采用靜(jing)壓(ya)結構(gou)，克服了軸(zhou)承(cheng)啟動(dong)(dong)和(he)停止時出現(xian)的干摩擦造成(cheng)的軸(zhou)與軸(zhou)承(cheng)磨損現(xian)象，提(ti)高(gao)(gao)(gao)(gao)了主(zhu)軸(zhou)的使用壽命及精度(du)保持性；當主(zhu)軸(zhou)啟動(dong)(dong)后，依靠淺腔階梯效應形成(cheng)較大的動(dong)(dong)壓(ya)承(cheng)載力，大大地提(ti)高(gao)(gao)(gao)(gao)了主(zhu)軸(zhou)剛度(du)；高(gao)(gao)(gao)(gao)壓(ya)油膜的均化作用和(he)良好和(he)抗(kang)振性保證了主(zhu)軸(zhou)具有(you)很(hen)高(gao)(gao)(gao)(gao)的旋轉(zhuan)精度(du)和(he)運轉(zhuan)平穩性。（7.5）KW電機(ji)驅(qu)動(dong)(dong)，最高(gao)(gao)(gao)(gao)轉(zhuan)速(su)2900rpm。設(she)備采用高(gao)(gao)(gao)(gao)速(su)（CBN）砂輪加工兩端面，提(ti)高(gao)(gao)(gao)(gao)端面光(guang)潔度(du)。特別是(shi)臺階面的磨削。（砂輪可根據用戶(hu)需(xu)求定(ding)制）。
機床零部件
機(ji)床(chuang)上重要零部件，均(jun)采用品牌(pai)廠家產品，質量可靠，易于維護。如(ru)導軌用德(de)國力士樂品牌(pai)，臺灣(wan)絲桿，進口電器(qi)(qi)，海利普變(bian)頻器(qi)(qi)等等。
鑄件材料
鑄件采(cai)用(yong)375HT材(cai)(cai)料，材(cai)(cai)質好，強度高(gao)，床身立柱均采(cai)用(yong)二次回火(huo)處理，消除內應力，延長機床壽命(ming)，以確(que)保高(gao)精(jing)度，高(gao)剛性，延長機床壽命(ming)。
床身立柱
床身立柱均用進口加工(gong)中(zhong)心和進口龍門加工(gong)中(zhong)心加工(gong)，高(gao)精的加工(gong)設備和加工(gong)工(gong)藝保證了精度。 再經人(ren)工(gong)產刮。
電氣采用獨立電柜
電(dian)氣(qi)采用獨(du)(du)立電(dian)柜，獨(du)(du)立操縱臺，自(zi)主(zhu)研發(fa)的數控系統(tong)控制，可實現自(zi)動(dong)控制，自(zi)動(dong)完成循環(huan)磨削，自(zi)動(dong)檢(jian)測對(dui)刀，自(zi)動(dong)分(fen)辨、自(zi)動(dong)補(bu)償，操作簡(jian)單方(fang)便。
裝置結構
橫向進給(gei)及(ji)垂直進給(gei)裝置，由伺服電(dian)機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中(zhong)垂直軸(zhou)有制動或自鎖裝置，并配(pei)有光柵尺絕對坐標定位。
設置潤滑點
磨床各(ge)導(dao)軌處均設(she)置潤滑點(dian)，由電動(dong)潤滑泵進行潤滑。為工作(zuo)臺(tai)配備獨立供(gong)油箱，進、回管(guan)路通過拖鏈合理布局(ju)。
芯線圈設計
電磁(ci)(ci)吸盤(pan)采(cai)(cai)用銅芯線圈(quan)設(she)計(ji)，表面花盤(pan)采(cai)(cai)用同心圓并割花設(she)計(ji)，客戶(hu)也(ye)可(ke)定制花盤(pan)。表面磁(ci)(ci)力均勻，并配備了自動(dong)充退磁(ci)(ci)裝(zhuang)置，具(ju)有(you)磁(ci)(ci)力可(ke)調、失磁(ci)(ci)保護等功能。
不變形，精度高
加工產(chan)品(pin)不(bu)變形，精度高(gao)，工件厚度差距保持在 0.001mm以內，具體詳見產(chan)品(pin)參數表(biao)。
技術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM7380 | SSKM7380 | SKMG7380 | SSKMG7380 |
| 工作臺直徑（mm） | Φ830 | Φ830 | Φ830 | Φ830 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ830*100 | Φ830*100 | Φ830*100 | Φ830*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～220 | 0～220 | 0～220 | 0～220 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 150 | 150 | 150 | 150 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-4 | 0-4 | 0-4 | 0-4 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 450 | 450 | 450 | 450 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ400x40xΦ203 | Φ400x40xΦ203 | Φ400x40xΦ203 | Φ400x40xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.003 | 0.003 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 4 | 4 | 4 | 4 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 11 | 11-2 | 11 | 11-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 150 | 150 | 150 | 150 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 5500 | 5500 | 5500 | 5500 |
| Net Weight(kg) |
