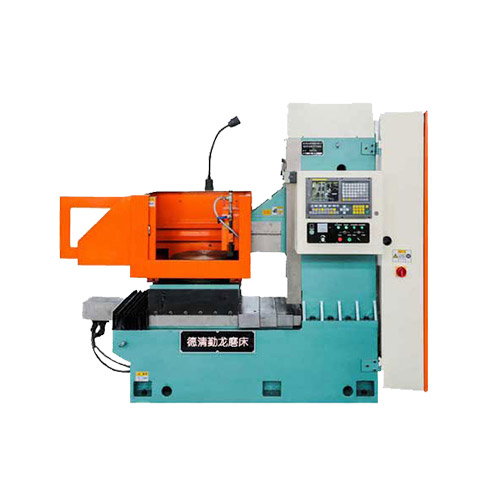

M7333臥式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф330mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸采用靜壓磨頭。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重(zhong)緊湊、精度高、性能可靠、制造工(gong)藝性好，操作(zuo)使用方(fang)便。
18072822299
適(shi)用·范圍
● 采(cai)用砂輪(lun)周邊磨削，工(gong)件(jian)上下兩平面均(jun)可獲得高(gao)精(jing)度(du)(du)平行度(du)(du)、尺寸精(jing)度(du)(du)和工(gong)件(jian)表面粗糙(cao)度(du)(du)。
● 適合圓(yuan)臺平(ping)面磨削，本機(ji)主(zhu)要磨削直徑(jing)φ330范圍內的(de)圓(yuan)形端面、平(ping)面加工件（根據需要可定(ding)制(zhi))。
● 適用磨(mo)削環形(xing)零件，適用于鋸片(pian)廠(chang)、軸(zhou)承廠(chang)、汽(qi)配廠(chang)、陶(tao)瓷密封件廠(chang)、摩擦片(pian)廠(chang)、活塞(sai)廠(chang)、發動機廠(chang)、工(gong)具廠(chang)和一般機械廠(chang)的產品車間(jian)和工(gong)具車間(jian)，磨(mo)削加工(gong)精密零件。
產品·特點
磨頭結構
磨頭采(cai)(cai)用(yong)(yong)靜壓(ya)結(jie)構(gou)，克服了(le)(le)軸(zhou)(zhou)(zhou)承啟(qi)動和停止時出現的(de)(de)干摩擦造(zao)成的(de)(de)軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承磨損現象，提高(gao)(gao)了(le)(le)主(zhu)軸(zhou)(zhou)(zhou)的(de)(de)使用(yong)(yong)壽命及精(jing)度保持性；當(dang)主(zhu)軸(zhou)(zhou)(zhou)啟(qi)動后，依靠(kao)淺腔(qiang)階(jie)梯(ti)效應形成較大的(de)(de)動壓(ya)承載(zai)力，大大地提高(gao)(gao)了(le)(le)主(zhu)軸(zhou)(zhou)(zhou)剛度；高(gao)(gao)壓(ya)油膜的(de)(de)均化(hua)作(zuo)用(yong)(yong)和良好和抗振性保證了(le)(le)主(zhu)軸(zhou)(zhou)(zhou)具有(you)很高(gao)(gao)的(de)(de)旋轉精(jing)度和運轉平穩性。（7.5）KW電機(ji)驅動，最高(gao)(gao)轉速(su)2900rpm。設(she)備采(cai)(cai)用(yong)(yong)高(gao)(gao)速(su)（CBN）砂輪加工(gong)兩端(duan)面，提高(gao)(gao)端(duan)面光潔度。特別是臺階(jie)面的(de)(de)磨削。（砂輪可根據用(yong)(yong)戶需求(qiu)定制）。
機床零部件
機床上重要零部件(jian)，均采(cai)用品(pin)牌廠家(jia)產(chan)品(pin)，質量可靠，易于維(wei)護。如導軌用德國力士(shi)樂品(pin)牌，臺灣絲桿，進口(kou)電器，海利普變(bian)頻器等等。
鑄件材料
鑄件采用375HT材(cai)料(liao)，材(cai)質(zhi)好，強度高，床(chuang)身立柱均采用二次回火處理，消除(chu)內(nei)應力(li)，延長機床(chuang)壽命，以(yi)確保高精度，高剛性，延長機床(chuang)壽命。
床身立柱
床身立柱均(jun)用進口加(jia)(jia)工(gong)(gong)中心和進口龍門(men)加(jia)(jia)工(gong)(gong)中心加(jia)(jia)工(gong)(gong)，高精的加(jia)(jia)工(gong)(gong)設備和加(jia)(jia)工(gong)(gong)工(gong)(gong)藝保證了精度(du)。
電氣采用獨立電柜
電氣采用獨立電柜，獨立操縱臺(tai)，自(zi)主研發的(de)數(shu)控(kong)系統控(kong)制，可實現自(zi)動控(kong)制，自(zi)動完(wan)成循環磨削，自(zi)動檢測對刀，自(zi)動分辨、自(zi)動補償，操作簡單(dan)方便。
裝置結構
橫向進給(gei)及垂直(zhi)進給(gei)裝(zhuang)置(zhi)，由伺服(fu)電機（≥10N.m）、減速機構(gou)、滾珠絲杠、直(zhi)線(xian)導軌。其中垂直(zhi)軸有制(zhi)動(dong)或(huo)自鎖(suo)裝(zhuang)置(zhi)，并配有光柵尺絕對坐標定位。
設置潤滑點
磨床各(ge)導軌處均(jun)設置(zhi)潤(run)(run)滑(hua)點，由電動潤(run)(run)滑(hua)泵進行(xing)潤(run)(run)滑(hua)。為工作臺配備獨立(li)供油箱，進、回(hui)管路通過拖鏈合理布局(ju)。
芯線圈設計
電磁吸(xi)盤采用銅芯線(xian)圈設計(ji)，表(biao)面(mian)花(hua)盤采用同(tong)心圓并割花(hua)設計(ji)，客(ke)戶也(ye)可定制(zhi)花(hua)盤。表(biao)面(mian)磁力均(jun)勻，并配備了(le)自動充退磁裝置，具有磁力可調、失磁保(bao)護等(deng)功(gong)能。
不變形，精度高
加工產品不變形，精(jing)度(du)高，工件(jian)厚度(du)差距保持在 0.001mm以內，具體詳見產品參數表(biao)。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM7333 | SSKM7333 | SKMG7333 | SSKMG7333 |
| 工作臺直徑（mm） | Φ330 | Φ330 | Φ330 | Φ330 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ330*100 | Φ330*100 | Φ330*100 | Φ330*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～300 | 0～300 | 0～300 | 0～300 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 50 | 50 | 50 | 50 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 6 | 6 | 6 | 6 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 200 | 200 | 200 | 200 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ350x40xΦ127 | Φ350x40xΦ127 | Φ350x40xΦ127 | Φ350x40xΦ127 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.005 | 0.005 | 0.001 | 0.001 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 2.2 | 2.2 | 2.2 | 2.2 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 7.5 | 11 | 7.5 | 11 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺(si)服10N.m | 伺服10N.m | 伺服10N.m | 伺服(fu)10N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服(fu)10N.m | 伺服10N.m | 伺(si)服10N.m | 伺服10N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 120 | 120 | 120 | 120 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 3500 | 3500 | 3500 | 3500 |
| Net Weight(kg) |
