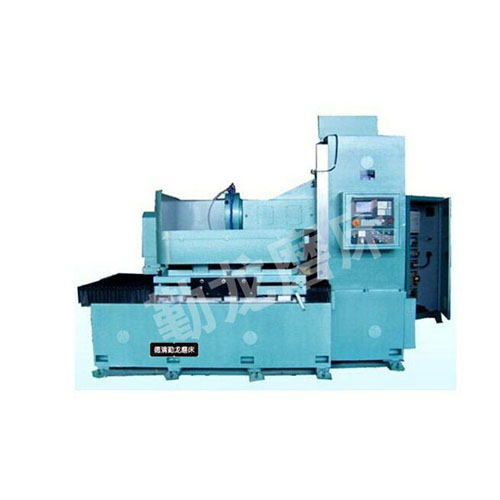

數控臥軸圓(yuan)臺平面(mian)磨床(chuang)SKM73120

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精度高、性能可(ke)靠、制造工藝性好，操作方便(bian)。

全國熱線

18072822299

適用·范圍

● 采用砂(sha)輪周邊磨削，工(gong)件上下(xia)兩平面(mian)(mian)均可獲得高(gao)精度平行度、尺(chi)寸精度和工(gong)件表面(mian)(mian)粗糙度。

● 適(shi)合圓(yuan)臺平(ping)面(mian)磨(mo)削，本機主要(yao)磨(mo)削直徑φ1250范圍內的(de)圓(yuan)形端面(mian)、平(ping)面(mian)加工件（根據需要(yao)可定制)。

● 適用(yong)磨削環形零(ling)件，適用(yong)于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽(qi)配廠(chang)(chang)、陶瓷密封(feng)件廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機廠(chang)(chang)、工(gong)(gong)具廠(chang)(chang)和一般機械廠(chang)(chang)的(de)產品(pin)車間(jian)(jian)和工(gong)(gong)具車間(jian)(jian)，磨削加工(gong)(gong)精(jing)密零(ling)件。

產品·特點

磨頭結構
磨頭采用(yong)靜壓(ya)結構，克服了軸(zhou)承啟動(dong)和停止時出現(xian)的(de)(de)干摩(mo)擦(ca)造(zao)成的(de)(de)軸(zhou)與軸(zhou)承磨損現(xian)象，提高(gao)了主軸(zhou)的(de)(de)使用(yong)壽(shou)命及(ji)精(jing)度(du)(du)保持(chi)性；當主軸(zhou)啟動(dong)后，依靠淺腔階梯效應形成較大(da)的(de)(de)動(dong)壓(ya)承載力，大(da)大(da)地提高(gao)了主軸(zhou)剛度(du)(du)；高(gao)壓(ya)油(you)膜的(de)(de)均化作用(yong)和良好和抗振性保證了主軸(zhou)具有很高(gao)的(de)(de)旋轉(zhuan)(zhuan)精(jing)度(du)(du)和運轉(zhuan)(zhuan)平(ping)穩性。（11）KW電機(ji)驅動(dong)，最高(gao)轉(zhuan)(zhuan)速1450rpm。設備采用(yong)高(gao)速（CBN）砂輪(lun)加工兩端面，提高(gao)端面光(guang)潔度(du)(du)。（砂輪(lun)可根據(ju)用(yong)戶需求定制）
機床零部件
機床上重要零(ling)部件均采(cai)用品(pin)(pin)牌廠(chang)家產品(pin)(pin)，質量可靠，易于維護。如導軌(gui)用德國力士樂品(pin)(pin)牌，臺(tai)灣絲桿，進(jin)口電(dian)器，海利普變(bian)頻器等等。
鑄件材料
鑄件采用375HT材(cai)料，材(cai)質好，強度高，床身立柱均采用二次回火處理，消除(chu)內應力，延長(chang)機床壽命，以(yi)確保高精度，高剛性(xing)，延長(chang)機床壽命。

床身立柱
床身立柱均用(yong)進(jin)口加工(gong)中心和(he)進(jin)口龍門加工(gong)中心加工(gong)，高精的加工(gong)設(she)備和(he)加工(gong)工(gong)藝(yi)保證(zheng)了(le)精度。
電氣采用獨立電柜
電氣采用獨(du)立電柜，獨(du)立操(cao)縱臺，自(zi)主研發的數控(kong)(kong)系統控(kong)(kong)制(zhi)，可實現(xian)自(zi)動(dong)(dong)控(kong)(kong)制(zhi)，自(zi)動(dong)(dong)完成循環磨(mo)削(xue)，自(zi)動(dong)(dong)檢測對刀，自(zi)動(dong)(dong)分辨、自(zi)動(dong)(dong)補償，操(cao)作簡單方(fang)便(bian)。
裝置結構
橫(heng)向進給及垂(chui)(chui)直進給裝置(zhi)(zhi)，由伺服電機(ji)（≥10N.m）、減速機(ji)構、滾珠絲杠(gang)、直線導(dao)軌。其中垂(chui)(chui)直軸有制(zhi)動或自(zi)鎖裝置(zhi)(zhi)，并配有光柵尺絕(jue)對坐標定位(wei)。

設置潤滑點
磨(mo)床各導軌處均設置潤(run)滑點，由電(dian)動潤(run)滑泵(beng)進(jin)行潤(run)滑。為(wei)工作(zuo)臺配備(bei)獨(du)立供(gong)油箱，進(jin)、回管路通(tong)過拖(tuo)鏈(lian)合理布局。
芯線圈設計
電(dian)磁(ci)(ci)(ci)吸盤(pan)(pan)采用銅芯線圈設計，表(biao)面(mian)花盤(pan)(pan)采用同(tong)心圓(yuan)并割花設計，客戶也可定制花盤(pan)(pan)。表(biao)面(mian)磁(ci)(ci)(ci)力均勻，并配備(bei)了(le)自(zi)動充退磁(ci)(ci)(ci)裝置，具有磁(ci)(ci)(ci)力可調(diao)、失(shi)磁(ci)(ci)(ci)保(bao)護(hu)等(deng)功能(neng)。
不變形，精度高
加工(gong)(gong)產品不(bu)變形(xing)，精度高，工(gong)(gong)件厚度差距保(bao)持在 0.01mm以內，具(ju)體詳見產品參數表。

技術(shu)·規格(ge)

主要技術規格	低速	高速	高精	高速高精
Main TechnicaL Specifications	SKM73120	SSKM73120	SKM73120	SSKM73120
工作臺直徑（mm）	Φ1250	Φ1250	Φ1250	Φ1250
Diameter Of Work Table（mm）
磨削工件最大尺寸	Φ1250*100	Φ1050*100	Φ1050*100	Φ1050*100
Maximum Size Of Grinding Workpiece（mm）
工作臺轉速（rpm）	0~150	0~150	0~150	0~150
Revoving Speed Of Work Table （rpm）
工作臺最大承重（kg）	500	500	500	500
Maximum Load-bearing Of Work Table（kg）
托板往復速度X軸(m/s)	0-3	0-3	0-3	0-3
Reciprocating Speed Of The Dragging Plate X Axis (m/s)
托板往復行程（mm）	650	650	650	650
Reciprocating Speed Of Dragging Plate （mm）
砂輪主軸轉速(rpm)	1450	2900	1450	2900
Speed Of Main Spindle Of Grinding Wheel (rpm)
主軸定心錐面跳動（mm）	0.001	0.001	0.001	0.001
Runout Of Centering Conical Surface Of Main spindle（mm）
砂輪尺寸（mm）	Φ450x50xΦ203	Φ450x50xΦ203	Φ450x50xΦ203	Φ450x50xΦ203
Dimensions Of Grinding Wheel（mm）
垂直快速升降(mm/min)	200	200	200	200
Vertical Rapid Going Up And Down(mm/min)
垂直進給最小進給量（mm）	0.001	0.001	0.001	0.001
Minimum Amount OF Feed Of Vertical Feed （mm）
加工平面度（mm）	0.01/1000	0.01/1000	0.005/1000	0.005/1000
ProceSSing PlaneneSS（mm）
工作臺端面跳動（mm）	0.01	0.01	0.005	0.005
End Face Runout Of Work Table （mm）
工作臺電機功率(kw)	5.5	5.5	5.5	5.5
Motor Power Of Work Table (kw)
砂輪主軸電機功率(kw)	15-4	15-2	15-4	15-2
Motor Power Of Main Spindle Of Grinding Wheel (kw)
垂直升降伺服電機(n.m)	伺服15N.m	伺服15N.m	伺服15N.m	伺服15N.m
Servo Motor For Verticai Going Up And Down(n.m)
工作臺往復伺服電機(n.m)	伺服15N.m	伺服15N.m	伺服15N.m	伺服15N.m
Servo Motor For Fen Reciprocation Of Work Table(n.m)
水泵電機功率	250	250	250	250
Motor Power Of Water Pump(w)
機床凈重(kg)	9500	9500	9500	9500
Net Weight(kg)
