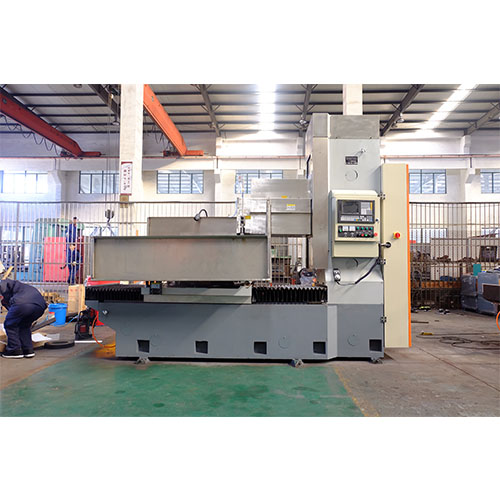

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊(jin)湊、精度高、性能可(ke)靠、制造工藝好，操作方便。
18072822299
適用·范(fan)圍
● 采用砂輪周(zhou)邊磨削(xue)，工件上下兩(liang)平(ping)(ping)面均可(ke)獲得(de)高(gao)精度(du)平(ping)(ping)行度(du)、尺(chi)寸精度(du)和工件表(biao)面粗糙度(du)。
● 適合(he)圓(yuan)臺平面磨削，本機主要磨削直徑φ2050范圍內的圓(yuan)形端面、平面加工件（根據需要可定(ding)制)。
● 適用磨削環形零件，適用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密(mi)封(feng)件廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機(ji)(ji)廠(chang)(chang)、工具(ju)廠(chang)(chang)和(he)(he)一般(ban)機(ji)(ji)械廠(chang)(chang)的(de)產品車間(jian)和(he)(he)工具(ju)車間(jian)，磨削加工精密(mi)零件。
產品(pin)·特點
磨頭結構
磨頭采(cai)用(yong)靜壓(ya)結構(gou)，克服(fu)了(le)軸(zhou)(zhou)(zhou)(zhou)承(cheng)啟動(dong)和(he)停止(zhi)時(shi)出現的干摩擦造成的軸(zhou)(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)(zhou)承(cheng)磨損現象(xiang)，提高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)的使用(yong)壽命及精度保持(chi)性(xing)(xing)；當主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)啟動(dong)后，依靠淺腔階梯效應形成較大(da)(da)的動(dong)壓(ya)承(cheng)載(zai)力，大(da)(da)大(da)(da)地提高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)剛度；高(gao)壓(ya)油膜的均化作用(yong)和(he)良(liang)好(hao)和(he)抗振性(xing)(xing)保證了(le)主(zhu)(zhu)軸(zhou)(zhou)(zhou)(zhou)具(ju)有很高(gao)的旋轉精度和(he)運轉平穩性(xing)(xing)。（11）KW電(dian)機(ji)驅(qu)動(dong)，最高(gao)轉速(su)1450rpm。設備采(cai)用(yong)高(gao)速(su)（CBN）砂輪(lun)加(jia)工兩端面(mian)，提高(gao)端面(mian)光潔度。（砂輪(lun)可根據用(yong)戶需(xu)求定(ding)制）
機床重要零部件
機床重要零部件，均采用品(pin)牌廠(chang)家產品(pin)，質量可靠，易(yi)于維護(hu)。如導軌(gui)用德(de)國力士(shi)樂品(pin)牌，臺灣絲桿，進(jin)口電器(qi)，海利普變頻器(qi)等等。
鑄件材料
鑄件采(cai)用375HT材料，材質好，強(qiang)度高，床(chuang)(chuang)身立柱均采(cai)用二次回火(huo)處理，消(xiao)除內(nei)應(ying)力，延長機床(chuang)(chuang)壽命，以(yi)確保(bao)高精(jing)度，高剛性，延長機床(chuang)(chuang)壽命。
床身立柱
床身立(li)柱均用(yong)進口(kou)加(jia)工(gong)(gong)中心(xin)和進口(kou)龍(long)門加(jia)工(gong)(gong)中心(xin)加(jia)工(gong)(gong)，高(gao)精的加(jia)工(gong)(gong)設(she)備(bei)和加(jia)工(gong)(gong)工(gong)(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電氣采用獨立電柜，獨立操縱(zong)臺，自主(zhu)研發的數(shu)控系統(tong)控制，可實現自動控制，自動完成循環磨削(xue)，自動檢(jian)測對刀，自動分辨、自動補償，操作簡單方便(bian)。
裝置結構
橫向進給及垂直進給裝(zhuang)置，由伺(si)服電機（≥10N.m）、減速(su)機構、滾(gun)珠絲杠、直線(xian)導軌(gui)。其中垂直軸有(you)制動或(huo)自鎖裝(zhuang)置，并配有(you)光柵尺絕對坐標定位。
設置潤滑點
磨床各導軌處(chu)均設置潤(run)(run)滑(hua)點，由電動潤(run)(run)滑(hua)泵進行(xing)潤(run)(run)滑(hua)。為(wei)工作臺配備獨(du)立供(gong)油箱，進、回管(guan)路通過拖(tuo)鏈合理布局(ju)。
芯線圈設計

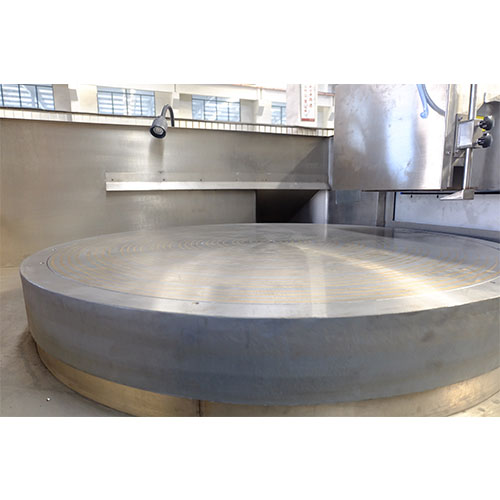

電磁吸盤采(cai)用銅芯線圈設計，表面(mian)花(hua)盤采(cai)用同心圓并(bing)割花(hua)設計，客戶也可定(ding)制花(hua)盤。表面(mian)磁力(li)均勻，并(bing)配備了自動充(chong)退磁裝(zhuang)置(zhi)，具(ju)有磁力(li)可調、失磁保護等功能。
不變形，精度高
加工(gong)產品(pin)(pin)不變形，精度高，工(gong)件厚度差距保持在(zai) 0.01mm以內，具(ju)體(ti)詳見產品(pin)(pin)參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
